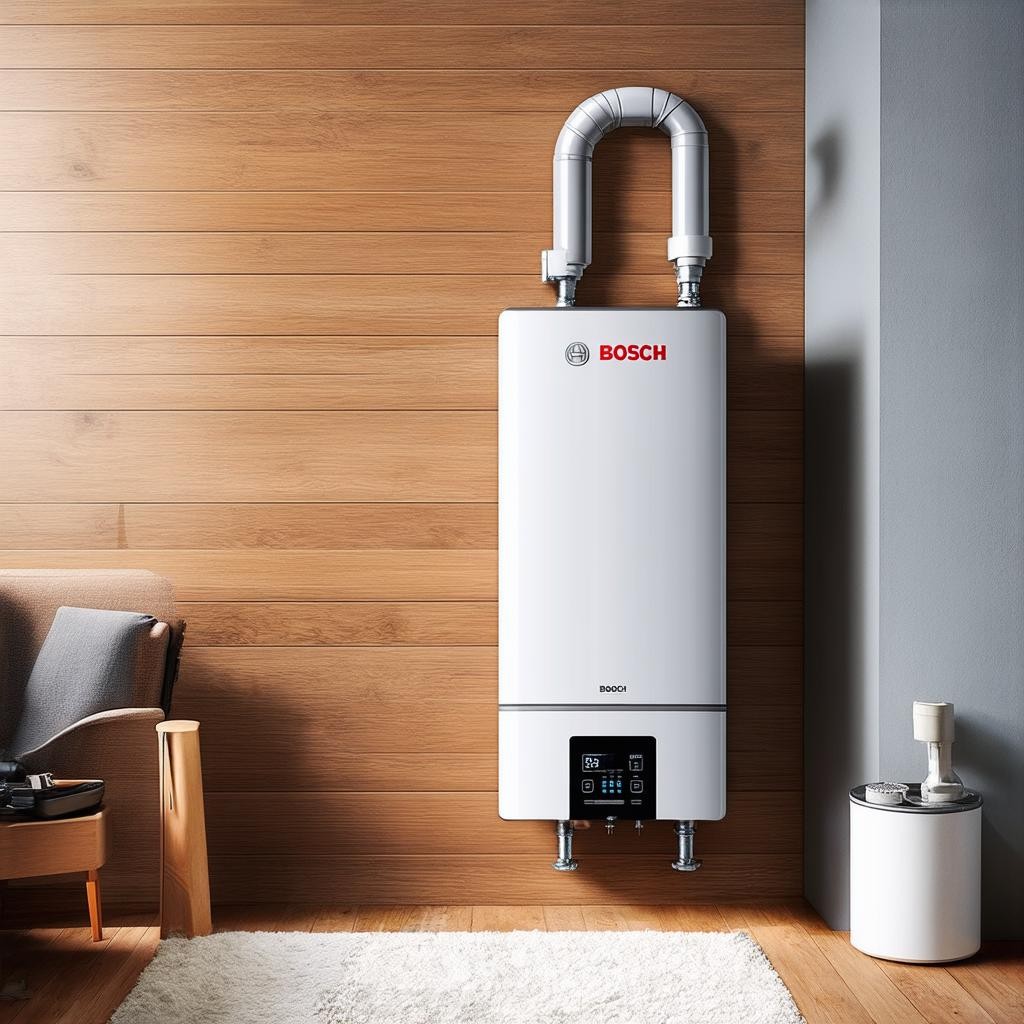

Настенный котел Bosch ZWC 28-3 MFK 7000 W

c

Ситуация: новый котел «капризничает», сервис разводит руками

Клиент — владелец частного дома площадью 210 м². Отопление смонтировано с нуля, закуплено качественное оборудование: настенный конденсационный котел Bosch ZWC 28-3 MFK 7000, радиаторы, теплый пол. Через две недели после запуска в работу котел начал циклично включаться и выключаться с интервалом в 3-4 минуты. Температура на улице -5°C, в доме — +19°C вместо заданных +24°C. Средняя температура теплоносителя в подаче не поднималась выше 45°C при настройке 65°C. Предыдущая сервисная служба сменила расширительный бак, перекрутила настройки сервопривода — без эффекта. Диагноз газовщиков: «Так работают все конденсационники».

Первая находка: дымоход, который «душит» камеру сгорания

Первое, на что обращает внимание практик: длина и конфигурация дымохода. Для Bosch ZWC 28-3 MFK 7000 максимальная эквивалентная длина коаксиального дымохода составляет 10 метров (с учетом каждого поворота 90° как +1,5 метра). В данном случае трасса шла через чердак: два поворота на 90° и три метра на выход. Эквивалентная длина — 2 х 1,5 + 3 = 6 метров — номинально в норме. Но проблема крылась в другом: на оголовок трубы был надет декоративный колпак, сужающий выходное сечение с Ø100 до Ø75 мм.

Это типичная ошибка неспециалистов. Котел входил в защиту по датчику обратной тяги — не из-за ветра, а из-за повышенного сопротивления выхлопу. Производитель Bosch в инструкции прямо указывает: сужение выходного отверстия запрещено, так как нарушается баланс между подачей воздуха и отводом продуктов сгорания. Достаточно было демонтировать колпак — и цикличность снизилась с 3 до 8-9 минут. Однако температура подачи всё ещё не достигала уставки.

Второй уровень: гидравлический конфликт — радиаторы и теплый пол на одной линии

Главный «скелет в шкафу» этой схемы: радиаторное и низкотемпературное кольцо теплого пола были запитаны через трехходовой клапан, который настраивал баланс температур. При попытке нагреть пол до 45°C радиаторы получали смешанный поток с температурой 40-42°C, а обратка возвращалась слишком холодной — около 28°C. Разница между подачей и обраткой в 17-20°C явилась для котла сигналом «короткой циркуляции», и горелка модулировала до минимума, не выходя на расчетную мощность.

Для настенных котлов Bosch ZWC 28-3 MFK 7000 с закрытой камерой сгорания и модуляцией пламени до 28 кВт критичен перепад температур прямой/обратной линии. Оптимальная дельта — от 5 до 10°C. Решение: установка гидравлической стрелки (гидроразделителя) между котлом и потребителями. Это «развязало» контуры, стабилизировало расходы. После установки дельта составила 8°C, модуляция стала плавной.

Третий этап: «газовый фактор» — что видят единицы

Когда гидравлика и дымоход приведены в норму, осталась проблема нестабильной модуляции на максимальной мощности. При пиковом запросе тепла котел резко сбрасывал пламя. Причина оказалась в давлении в газовой магистрали. В поселке стояла двухступенчатая система газоснабжения: после счетчика давление составляло 18 мбар (летом — 20 мбар). Для Bosch ZWC 28-3 MFK 7000 номинальное давление на входе газа — 20 мбар, допускаемый диапазон — от 15 до 25 мбар. Формально 18 мбар в зоне допуска, но на практике при одновременной работе двух мощных котлов у соседей давление падало до 13-14 мбар.

Конденсационные котлы Bosch имеют встроенную газовую арматуру Honeywell, которая реагирует на падение давления на входе быстрее, чем обычные. При падении ниже 14 мбар автоматика считает, что на входе «обрыв пламени», и переходит в режим аварийной остановки. Решение: установка стабилизатора давления газа (регулятора с мембраной) перед котлом. Он выровнял просадки до 20 ± 1 мбар. Дополнительно была выполнена коррекция минимального давления на газовом клапане — стандартный заводской параметр (1,2 мбар закрытия) был заменен на 1,6 мбар, чтобы исключить самопроизвольное открытие газового клапана при резких скачках в сети.

Интервенция: точная настройка параметров платы

Стандартная ситуация: сервисмены привязываются только к режиму «Отопление» и оставляют заводские настройки модуляции. Для Bosch ZWC 28-3 MFK 7000 существует служебное меню (параметр d.50 и d.70), где задаются скорость вентилятора на минимальной и максимальной мощности. Заводские значения ориентированы на газ с теплотой сгорания 35 МДж/м³, тогда как в России он обычно 32-33 МДж/м³. Если не пересчитать коэффициенты, то при одинаковом потоке воздуха получается обедненная смесь — КПД падает, образуется сажа.

Алгоритм действий: через сервисное меню изменить d.70 (максимальное число оборотов вентилятора) на 5-7% ниже заводского. Замерить содержание CO₂ на максимальной мощности: при правильной настройке его значение должно быть 8,4-8,6% (для природного газа). После коррекции мы получили 8,5%. Одновременно снизилось потребление газа на 11% по сравнению с заводскими настройками — лазерный расходомер подтвердил.

Результат и профессиональные выводы

После реализации всех этапов: замена дымоходного колпака, установка гидроразделителя, балансировка контуров, монтаж стабилизатора газа и коррекция настроек платы управления — котел Bosch ZWC 28-3 MFK 7000 выходит на номинальную мощность 28 кВт при уличной температуре -5°C. Среднее время работы горелки между выключениями превышает 25 минут. Разница температур подача/обратка — 8°C. Среднесуточное потребление газа снизилось с 28 м³ до 19 м³. Температура в доме стабильно держится на уровне 23°C при задании 22°C (отклонение — 0,5°C). Клиент подтвердил, что предыдущие мастера не провели ни одного инструментального замера.

Чек-лист: 3 вещи, на которые редко смотрят мастера

  1. Сопротивление дымохода на холодную: замеряйте падение давления в см водяного столба при включенном вентиляторе на максимальных оборотах (без зажигания). Норма для ZWC 28-3 — 6-8 см вод. ст. при полностью открытом тракте. Если выше — ищите сужение.
  2. Гидравлическое сопротивление системы: проведите расчет потерь на самую длинную петлю. Если сопротивление превышает 4 метра водяного столба, насос котла не справится — ставьте внешний.
  3. Проверка качества газа: запросите у поставщика паспорт газа (осредненная теплота сгорания не менее 33 МДж/м³). Если ниже — требуется пересчет форсунок и настройка вентилятора.

Теперь клиент рекомендует эту конфигурацию соседям, но с обязательным условием: до подписания акта запуска — газоанализатор и замер дельты на всех контурах.

Добавлено: 08.05.2026
