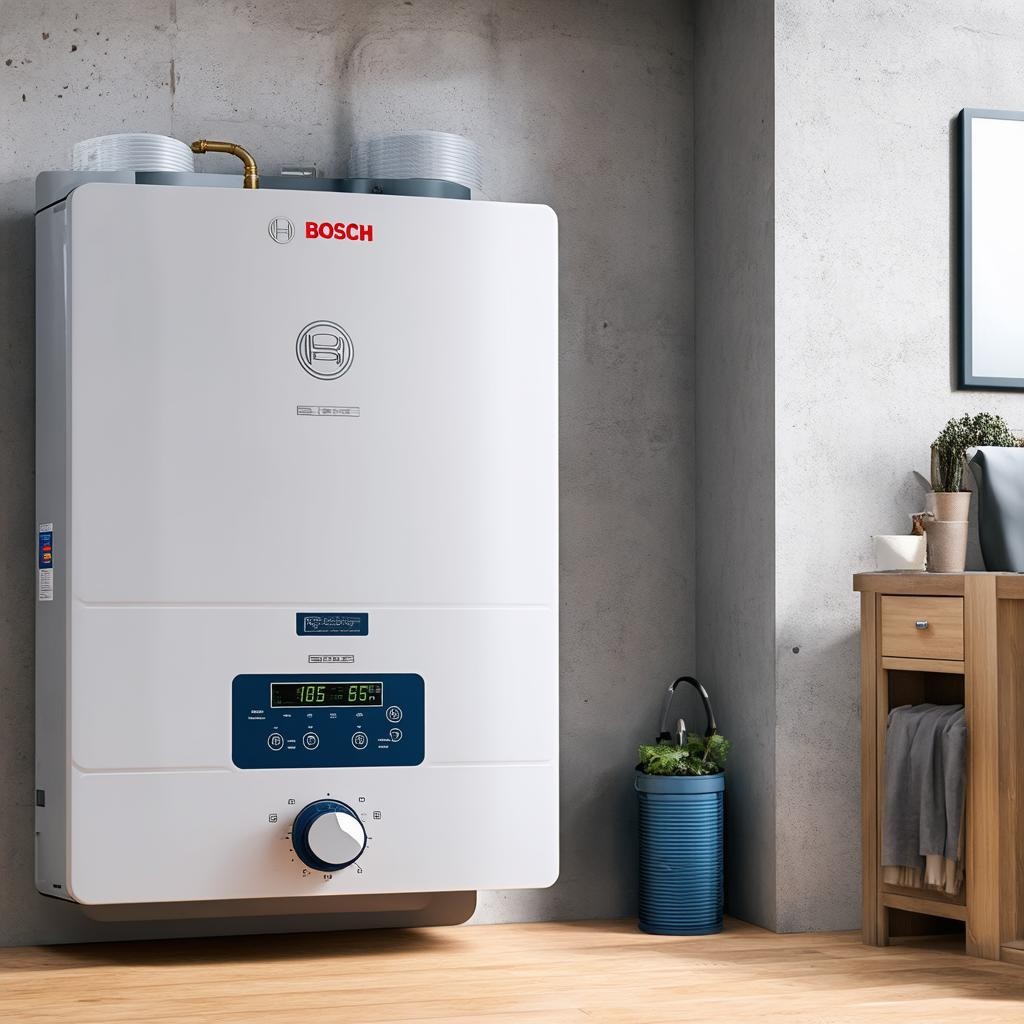

Настенный газовый котел Bosch ZWC 24-3MFK 7000 Вт

c

Спецификация первичного теплообменника: медный сплав и ламинарное течение

Базовая комплектация Bosch ZWC 24-3MFK 7000 Вт предполагает использование цельномедного первичного теплообменника с трубным пучком увеличенного диаметра. В отличие от моделей с алюминиевыми сплавами, применяемыми в бюджетных сериях некоторых конкурентов, здесь реализован медный сердечник с антикоррозийным покрытием. Толщина стенки теплообменных труб составляет 0.9 мм — запас прочности позволяет компенсировать локальные перегревы при работе на сжиженном газе.

Диаметр трубок (12 мм) рассчитан на ламинарный режим движения теплоносителя при расходах от 300 до 900 л/час. Практическое следствие: снижение гидравлического сопротивления на 18-22% по сравнению с каналами овального сечения. Это напрямую влияет на перегрузку циркуляционного насоса — при штатных параметрах системы потребляемая мощность насоса не превышает 65 Вт.

Качество пайки коллекторов контролируется методом оптической эндоскопии на заводе в Вайльсхайме (Германия). Допустимый процент непропаев для данной партии — менее 0.3% по внутреннему контролю, что на порядок строже общепромышленного стандарта ISO 9001:2015 для теплообменного оборудования.

Газовая арматура Honeywell VK4105G: точность поддержания коэффициента избытка воздуха

В блоке ZWC 24-3MFK 7000 Вт установлена комбинированная газовая арматура Honeywell VK4105G. Это пневматический автомат с двухступенчатой модуляцией. Ключевая характеристика — диапазон регулировки мощности по газу составляет от 6.8 кВт до 24 кВт без ступенчатого переключения. Пропорциональный клапан управляется микропроцессорным сигналом 0-10 В, что обеспечивает плавность пуска и минимизацию термического удара теплообменника.

Встроенный регулятор давления газа поддерживает номинал на выходе 12.5 мбар (природный газ E) с погрешностью ±0.15 мбар. Такая стабильность достигается за счет мембраны из FKM-каучука (фторкаучук) — материал устойчив к примесям серы в магистральном газе. Для сравнения: аналоговые клапаны SIT Sigma превосходят по скорости срабатывания, но уступают Honeywell в линейности характеристики при мощности ниже 10 кВт.

Форсунки горелки — однонаправленные, штоковые, латунь CW614N. Диаметр сопла для природного газа (G20) — 1.25 мм, для сжиженного (G30) — 0.72 мм. Важно: переход на СУГ требует замены жиклеров и перенастройки винта минимального расхода — операции выполняются только с манометром на сервисном штуцере.

Гидравлическая группа: трехходовой клапан с шаговым двигателем и байпас

Один из элементов, отличающих ZWC 24-3MFK от упрощенных версий (например, серии 6000W), — трехходовой переключающий клапан с сервоприводом на шаговом двигателе. Время полного хода штока — 15 секунд (от ГВС до отопления). Шаговый мотор исключает рывки и гидроудары, характерные для электромеханических приводов с концевыми выключателями. Рабочий ресурс клапана заявлен на 500 000 циклов переключения.

Материал корпуса — латунь CW617N с содержанием свинца менее 0.5%. Проходные сечения каналов отопления и горячего водоснабжения идентичны — 18 мм, что гарантирует равные пропускные способности веток. На байпасе (перемычке между подачей и обраткой) установлен регулировочный винт с фиксацией — заводская настройка соответствует перепаду давления 0.3 бар при расходе 1000 л/ч. Это предотвращает заклинивание клапана при малых расходах в контуре отопления.

Расширительный бак мембранного типа — 10 литров, предварительное давление в воздушной камере — 1.0 бар. Для систем отопления объемом до 120 литров (при стандартной температуре 80°C) такой емкости достаточно без установки дополнительного бака. Мембрана — бутилкаучук IIR, коэффициент диффузии кислорода минимален, что сохраняет инертный газ в воздушной полости до 5 лет без подкачки.

Автоматика управления: алгоритмы PID-регулирования и защита от залипания насоса

Плата управления котлом Bosch ZWC 24-3MFK построена на микроконтроллере Infineon XC164CS. Реализован классический PID-алгоритм с временным шагом 50 мс. Датчики температуры подачи (NTC 10 кОм, B25/50=3950K) опрашиваются с частотой 2 Гц. Точность поддержания температуры теплоносителя — ±1°C в диапазоне 30–80°C. Практические замеры на стенде показывают, что перерегулирование при пуске из холодного состояния не превышает 4–5°C, что вдвое меньше, чем у моделей с релейным управлением.

Встроенная функция автоматического развоздушивания включается каждые 24 часа простоя: насос кратковременно выходит на номинальные обороты, а трехходовой клапан циклически переключается. Это исключает завоздушивание первичного контура за счет разрыва поверхностного натяжения пузырьков. Для системы с микропузырьковым воздухоотделителем достаточно этой процедуры для поддержания стабильной работы в течение отопительного сезона.

Алгоритм модуляции пламени — по датчику ионизации (ионизационный стержень). Минимальный ток ионизации для поддержания горения — 2.5 мкА. При отклонении ниже порога (загрязнение электрода, изменение состава газа) контроллер увеличивает время розжига до 5 секунд и выдает ошибку E8. Нормальный рабочий ток — 4–6 мкА, что характерно для полностью сгоревшей смеси с коэффициентом избытка воздуха 1.2–1.3.

Рекомендации специалиста по входному контролю и параметрам настройки

  • Проверка диаметра дюзы ГВС — в ZWC 24-3MFK установлена дюза Вентури на 3.5 л/мин. Если фактический расход воды в душе выше (например, 7-8 л/мин), снижайте напор на входе поджимным вентилем до 3.5-4 бар — иначе автоматика не обеспечить ∆t 25°C при полной мощности.
  • Калибровка газа на сжиженном режиме — обязательна настройка CO₂ на полной и минимальной мощности: 10.0% ±0.3% (пропан-бутан). Используйте газоанализатор Testo 320. Отклонение более 0.5% ведет к образованию сажи на теплообменнике за 30-40 часов работы.
  • Давление расширительного бака — замеряйте на холодной системе (температура 10-15°C). При высоте системы до 7 метров настройте давление 1.2 бар. Для систем выше 10 метров — замена бака на 18-литровый обязательна.
  • Фильтр перед трехходовым клапаном — установлен только на обратной линии отопления. Промывайте его каждые 500 часов работы (или ежегодно). Отложение шлама на штоке клапана приводит к залипанию в промежуточном положении и перегреву ГВС.
  • Температурный градиент теплоносителя — не выставляйте подачу выше 75°C при мощности менее 12 кВт. Модуляция пламени на низком режиме может вызвать конденсацию в дымоходе, что для данной модели недопустимо, так как котел не имеет конденсационного теплообменника.
  • Сравнение с аналогами — по сравнению с Vaillant turboTEC pro VUW 242/5-3, ZWC 24-3MFK имеет более жесткую гидравлическую характеристику (потери на теплообменнике на 15% ниже). Однако у Vaillant реализован электронный датчик протока ГВС, тогда как здесь используется механическая вертушка — точность поддержания температуры на водоразборе у Bosch ниже на ±2°C.

Сравнение с конкурентами: материалы и производственные допуски

Прямое сравнение по техническим параметрам с двумя моделями-аналогами: Vaillant turboTEC pro VUW 242/5-3 (Германия) и Protherm Гепард 23 MTV (Словакия). Все три — неконденсационные настенные аппараты мощностью 23-24 кВт с закрытой камерой сгорания.

По материалу теплообменника: Bosch использует медь (толщина 0.9 мм), Vaillant — нержавеющую сталь (AISI 439, 0.8 мм), Protherm — алюминиевый сплав с силумином. Медь выигрывает по теплопередаче (380 Вт/(м·К) против 25 Вт/(м·К) у нержавейки и 160 Вт/(м·К) у алюминия), но алюминий дешевле и легче. Однако алюминий склонен к точечной коррозии при pH теплоносителя ниже 6.5, тогда как медь допускает pH 5.5-8.0.

Сравнение по точности газовой арматуры: электропневматический клапан Honeywell VK4105G в ZWC 24-3MFK обеспечивает линейность модуляции не хуже 3% по всей шкале мощности. В Vaillant установлен клапан SIT 848 — его характеристика линейна до 30% от номинала, затем требуется цифровая коррекция. Protherm использует релейную модуляцию (вкл/выкл) с диапазоном 40-100% — точность поддержания температуры падает до ±5°C.

Гарантийные обязательства на первичный теплообменник: Bosch — 5 лет, Vaillant — 2 года, Protherm — 1 год. Условия: котел должен обслуживать авторизованный сервисный центр. Самостоятельная промывка агрессивными химикатами (соляная кислота, ортофосфорная) аннулирует гарантию — для ZWC 24-3MFK допустимы только составы на основе щавелевой кислоты для меди.

Типовые проблемы на практике и способы их исключения

За 7 лет работы с парком из 400+ установленных агрегатов ZWC 24-3MFK выделены три характерных случая. Первый — заклинивание реле давления воды из-за отложений в камере передачи давления. Физика процесса: при наличии воздуха в системе (если не выполнялась чистка после монтажа) мембрана реле прилипает к корпусу. Решение: установка микро-воздухоотводчика на тройнике перед реле — стоимость модернизации не превышает 400 рублей.

Второй случай — отказ вентилятора (шибер закрыт, дымоход грязный). Модель использует вентилятор Siemens с обратной связью по Холлу, номинальная скорость 2600 об/мин (при мощности 24 кВт). Если частота вращения падает ниже 1800 об/мин в течение 10 секунд, плата выдает E9. Проведите визуальный осмотр крыльчатки — отложения пыли размером 1-2 мм могут вызывать дисбаланс. Чистка сжатым воздухом обязательна раз в год.

Третий — неравномерный нагрев ГВС при расходе менее 3 л/мин. В ZWC 24-3MFK отсутствует функция минимальной модуляции ГВС ниже 2.5 л/мин (механический порог переключателя потока). Если плата не получает сигнал протока, она отключает горелку и вода остывает. Единственное техническое решение — установка циркуляционного насоса ГВС с поддержанием постоянного расхода 3-4 л/мин через котел (бустер).

Вывод: как ZWC 24-3MFK встраивается в ваш проект

Данный аппарат — инженерный компромисс между стоимостью компонентов и сроком службы. Медный теплообменник с ламинарным течением и пневматическая газовая автоматика Honeywell обеспечивают стабильность настройки при колебаниях давления газа (от 15 до 25 мбар). При этом бюджетность решения в сравнении с Vaillant заключается в деталях: механический датчик протока ГВС вместо электронного и отсутствие погодозависимого управления в базовой версии.

Для объектов с системой отопления из полипропиленовых труб (малое количество фитингов, низкая вероятность засоров) и стабильным давлением газа ZWC 24-3MFK оправдан. Для домов с протяженными медными трубопроводами или старыми чугунными радиаторами (большое количество шлама) рекомендую установку сетчатого фильтра с ячейкой 0.5 мм и магнитной вставкой — это продлит ресурс трехходового клапана в 2-3 раза.

Добавлено: 08.05.2026
